8 foto (A.Jelínek) z celkových 9

Foto 8

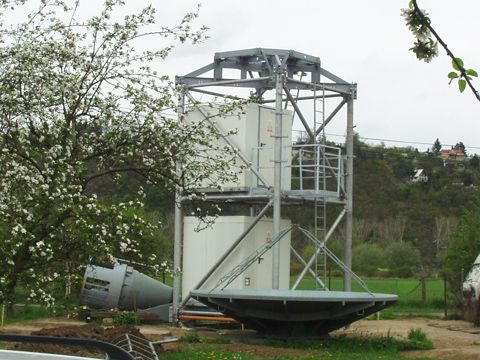

Kompletní sestava podstavce...
Foto 1 Foto 2 Foto 3 Foto 4 Foto 5 Foto 6 Foto 7 Foto 8 Foto 9

Autor: A.Jelínek | Pořízeno: | Foto: 9 fotek



Vaše komentáře...
Přidat nový komentář...
Nové veže
Standa Kučík | email | 7.5.2013 17:39 | id 60507 | nahlásit
Ďakujem Antonovi za fotky. Presne takto samozrejme individuálne dľa terénu sa hlásky stavali. Osobne som bol pri základných prácach na hláskach od Horný Planý až po Valtice... potom do civilu...
Tieto fotky sú od zanietených rádioamatérov, ktorý si sami vybudovali toto zariadenie.
Veľmi ich za to chválim a prajem hodne spojení EME.
Odrazom od mesiaca. Pozdravuje Standa
Stavba nové hlásky PH 164
Tomáš Říha | email | 8.9.2011 20:55 | id 35964 | nahlásit
Stavba nové věže na PH 164 Všerubský vrch probíhala na podzim 1988,nejdříve někdy v létě přijelo rypadlo s obsluhou,to byl jeden voják.Nechali ho u nás na hlásce samotného a on tam vyhloubil tu jámu na základy,vybagrovanou hlínou jsme tenkrát zasypali skládku odpadků,to jsou ty kopečky směrem ke Všerubům,dodnes dobře rozpoznatelné. Ta vybagrovaná jáma byla o hodně větší,než jsou tyto snímky,hloubka byla jistě okolo 3 metrů,možná i víc. Nikdo z té jámy bez žebříku nevylezl,zkoušeli to jistě všichni,myslím,že i z legrace tam občas někdo zůstal o malinko déle,než chtěl. A také to bylo vybagravané celé jako jedna velká díra. Toho vojáka s bagrem tam potom u nás zapomněli,byl tam s námi potom asi 1-2 týdny,nikomu nechyběl a nikdo ho nescháněl,ani ten bagr. Ten byl zaparkovaný v areálu hlásky vedle věže. Potom přivezli ten první díl a zabetonovali ho,vozily to běžné mixy Tatra,tenkrát se i muselo čekat,až vyschne v lese cesta,aby tam nezapadly. No,a potom už následovala montáž,vrtulník létal z pole u obce Studánky,odkud létal každoročně i práškovací Čmelák. Až do mého odchodu do civilu na jaře 89 bylo zakázáno na věži sloužit a i na ní lézt,nevím,kdy na ní kluci po nás sloužit začali.Mějte se hezky Tomáš


Přidáváte nový komentář
plus okno minus
... lze napsat ještěznaků
Ochrana proti spamu. Napište číslo stodvacet:





  • hvězdičkou * jsou označena povinná pole
  • maximální délka textu komentáře je 2000 znaků
  • odřádkování textu komentáře (ENTER) zůstane zachováno
  • HTML tagy nebudou použity
  • WWW adresy budou automaticky převedeny na odkazy
  • reagovat lze pouze do 5 úrovně
  • vyhrazujeme si právo smazat nevhodné příspěvky

Stavba stožáru - Typ velká TESLA

Výstavba základnového roštu (3,2 x 3,2 m) před zabetonováním. Toto však nejsou přímo základy pro věž hlásky PVOS, ale stožáru pro radioamatérskou anténu. Výstavba však probíhlala nejspíš podobně.

Popis stožáru od majitele snímků: "Ještě k těm věžím hlásek. Při procházení fotek jednotlivých PH jsem zjistil, že byl používán i typ "malá TESLA". Ten se od "velké TESLY" liší rozměrem profilu stožáru. Velká má nárožníky na rozměru 3,2 x 3,2 m a malá 2,26 x 2,26 m. U obou byl základní modul 6 m dlouhý a na nárožnících věže jsou vidět svislé spojky po těch 6 m. U velké platí, že to okno s úhlopříčkou má 3 m výšku a u malé 2 m. Takže velký díl má 2 okna a malý 3 okna na 6 m délky."
